Z15W絲口閘閥

Z15W絲口閘閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品說明
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

主要技術參數和性能指標
公稱通徑：DN15-DN100
公稱壓力：1.6Mpa
工作介質：水、油、汽
工作溫度：t≤170℃
管螺紋符合ISO228標準

性能規范
型號
公稱壓力
(MPa)
實驗壓力
工作溫度(℃)
適用介質
強度(水)(Mpa)
密封(水)空氣
低壓密封空氣(Mpa)
Z4IH6C
Z41W6P(R)
1.6
2.4
1.8
0.6
≤200
NITRICACID
硝酸類
ACETICACID
醋酸類
NITRICACID
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸類
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸類

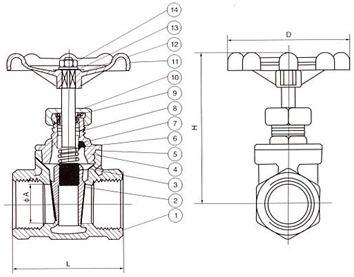

主要零件材料

序號NO.

零件名稱

材質

1

閥體

不銹鋼CF8M/CF8

2

閘板

不銹鋼CF8M/CF8

3

閥桿

不銹鋼SS316/304

4

閥蓋

不銹鋼CF8M/CF8

5

填料

聚四氟乙烯PTFE

6

止推墊片

不銹鋼SS304

7

閥桿架

不銹鋼SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不銹鋼SS304

10

填料壓蓋螺母

不銹鋼SS316/SS304

11

手輪

鋁合金

12

鉻牌

鋁

13

手輪墊片

不銹鋼SS304

14

手輪螺母

不銹鋼SS304

主要連接尺寸及重量 單位：mm

SIZE 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2"
A 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100

主要外形尺寸

DN
規格
A
B
C
D
10
3/8
42
9.5
66.5
45
15
1/2
43
12.8
71
55
20
3/4
46
17
76
55
25
1
53
21
87.5
60
32
1 1/4
55
27
101
68
40
1 1/2
58
34
111
72
50
2
66.5
45
128
80
65
2 1/2
80
55
155
98
80
3
83
66
180
110
100
4
101
87
218
126

產品尺寸

溫馨提示：“Z15W絲口閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
