氣動半偏心球閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

特點及用途
偏心球閥是我公司引進國外技術制造的一種新型球閥。采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。 V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質。控制造紙工業的紙漿顯得尤為優越。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。結構緊湊，通用性強，流量特性為近似等百分比，可調范圍大，最大可調比為100:1。蝸輪傳動V型球閥還具有精確調節并可靠定位的功能。偏心球閥適用Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的各種管路上，用于調節節管路中介質的壓力及流量，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。

主要選用材料

序號	名稱	代號	材料
序號	名稱	代號	WCB	304 CF8	316 CF8M
1	閥體		WCB ZG230-450	0Cr18Ni9	0Cr18Ni12Mo2Ti
2	下端蓋		Q235-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
3	內六角圓柱頭螺釘	GB/T70-2000	Q235-A	1Cr17Ni2	0Cr18Ni12Mo2Ti
4	下固定軸調節螺栓		Q235-A	1Cr17Ni2	1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
6	下墊片		不鏽鋼柔性石墨；PTFE；316夾柔性石墨
7	下軸承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
8	下固定軸		2Cr13	304	0Cr18Ni12Mo2Ti
9	球體		ZG2Cr13	0Cr18Ni9	0Cr18Ni12Mo2Ti
10	閥座壓圈		Q225-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
11	閥座		Q225-A	PTFE/1Cr18Ni12Mo2Ti	PTFE/1Cr18Ni12Mo2Ti
12	內六角圓柱頭螺釘	GB/T70-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
13	閥座墊片		不鏽鋼柔性石墨	1Cr17Ni2	0Cr18Ni12Mo2Ti
14	閥桿		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
15	上軸承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
16	對開圓環		1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE	柔性石墨；PTFE
19	六角螺塞墊片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
22	支架		WCB ZG230-450	WCB；304	WCB；304
23	雙頭螺栓	GB/T901988	35CrMoA	1Cr17Ni2	1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9	0Cr18Ni9
25	填料壓套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9	1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料壓板		WCB	0Cr18Ni9	0Cr18Ni9
27	雙頭螺栓	GB/T901988	35CrMoA	1Cr17Ni2	1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni	0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2	1Cr17Ni2
30	驅動裝置
31	六角螺塞墊片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti	0Cr18Ni9Ti

性能范圍

材料性能	材料代號
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
適用介質	水、油品、蒸汽	硝酸類	醋酸類	強氧化介質	尿素等腐蝕介質	硝酸類
測試范圍 Mpa
項目	公稱壓力	殼體壓力試驗	密封測試	上密封測試	低壓密封測試	探傷測試
試驗介質		水 Mpa	水 Mpa	水 Mpa	氣 Mpa	GB/T6440992
時間	（S）	120	60	60	0.5~0.6
壓力測試	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

主要連接尺寸參數

公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸
公稱壓力 PN/Mpa	公稱通徑 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
EQ340H EQ340Y0 C （WCB/304/316）
公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸
公稱壓力 PN/Mpa	公稱通徑 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210

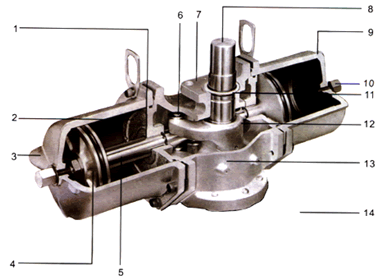

產品結構

溫馨提示：“氣動半偏心球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
