H44H旋啟式止回閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概況
H44H/W旋啟式止回閥嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

主要性能規范

試驗壓力(MPa) Seat test	公稱壓力PN(MPa)Nominal pressure
	1.6	2.5	4.0	6.4	10.0	16	20	25
殼體強度試驗Shellstrength test	2.4	3.75	6.0	9.6	15.0	24	30	38
密封試驗(液)Seal test	1.76	2.75	4.4	7.0	11.0	17.6	22	27.5
密封試驗(氣)Seal test	0.5~0.7
工作溫度℃ Applicable temperature	<425		<200		<200		≤550
適用介質Applicable medium	C		P		R		I
	水、油品、蒸汽		硝酸類		醋酸類		空氣、水

結構長度：GB12221-89

法蘭標準：JB79-94

設計標準：GB/T12235-89

試壓標準：GB/T13927-92

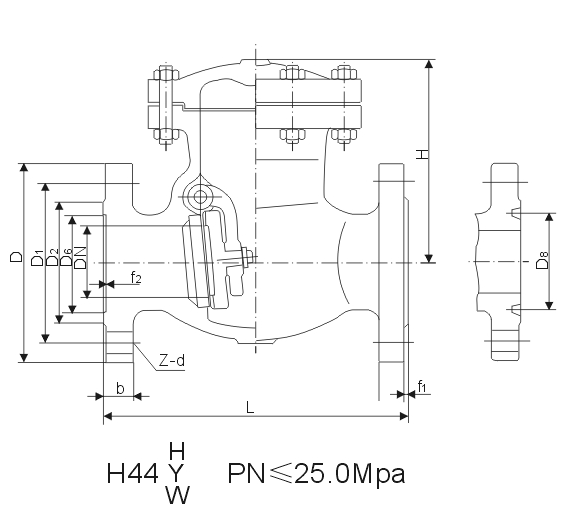

主要外型及連接尺寸

H44 H Y W-200

公稱通徑DN Nominal Diameter	尺寸Dimensins(JB79)
公稱通徑DN Nominal Diameter	L	D	D1	D2	D6	b	f1	Z-d	H
50	300	210	160	128	70	40	3	8-25	120
65	340	260	203	165	97	48	3	8-30	190
80	380	290	230	190	116	54	3	8-34	210
100	430	360	292	245	138	66	3	8-41	240
150	550	440	360	305	190	82	3	12-48	343
200	650	535	440	380	245	92	3	12-48	320
250	775	670	572	508	319	110	3	16-48	380

H44 H Y W-250

公稱通徑DN Nominal Diameter	尺寸Dimensins(GB9113.25)
公稱通徑DN Nominal Diameter	L	D	D1	D2	D8	b	b4	f1	f3	Z-d	H
50	300	215	165	124	95	38	12	8	8	8-26	220
65	340	245	190	137	108	41	12	8	8	8-30	230
80	380	270	203	168	137	48	12	8	8	8-33	245
100	430	310	241	194	162	54	12	8	8	8-36	280
150	550	395	318	248	211	83	13	9.5	925	12-39	340
200	650	485	394	318	270	92	17	11	11	12-45	360
250	775	585	483	371	324	108	17	11	11	12-52	395
300	900	675	571	438	381	124	23	14	14	16-56	478

主要外型及連接尺寸

公稱壓力PN（MPa）Nominal Pressure	公稱通徑DN Nominal Diameter	L	H	D	D1	D2	D6	b	f1	f2	Z-d
1.6	50	230	160	160	125	100	-	16	3	-	48
	65	290	175	180	145	120	-	18	3	-	48
	80	310	185	195	160	135	-	20	3	-	88
	100	350	220	215	180	155	-	20	3	-	88
	125	400	248	245	210	185	-	22	3	-	88
	150	480	276	280	240	210	-	24	3	-	8-23
	200	550	350	335	295	265	-	26	3	-	12-23
	250	650	410	405	355	320	-	30	3	-	12-25
	300	750	430	460	410	375	-	30	4	-	12-25
	350	850	518	520	470	435	-	34	4	-	16-25
	400	950	560	580	525	485	-	36	4	-	16-30
	500	1150	618	705	650	608	-	44	4	-	20-34
2.5	50	230	160	160	125	100	-	20	3	-	48
	65	290	175	180	145	120	-	22	3	-	88
	80	310	185	195	160	135	-	22	3	-	88
	100	350	220	230	190	160	-	24	3	-	8-23
	125	400	248	270	220	188	-	28	3	-	8-25
	150	480	276	300	250	218	-	30	3	-	8-25
	200	550	350	360	310	278	-	34	3	-	12-25
	250	650	410	425	370	332	-	36	3	-	12-30
	300	750	430	485	430	390	-	40	4	-	16-30
	350	850	518	550	490	448	-	44	4	-	16-34
	400	950	560	610	550	505	-	48	4	-	16-34
	500	1150	618	730	660	610	-	52	4	-	20-41
4.0	50	230	169	160	125	100	88	20	3	4	48
	65	290	173	180	145	120	110	22	3	4	88
	80	310	185	195	160	135	121	22	3	4	88
	100	350	220	230	190	160	150	24	3	4.5	8-23
	125	400	248	270	220	188	176	28	3	4.5	8-25
	150	480	270	300	250	218	204	30	3	4.5	8-25
	200	550	342	375	320	282	260	38	3	4.5	12-30
	250	650	401	445	385	345	313	42	3	4.5	12-34
	300	750	423	510	450	408	364	46	4	4.5	16-34
	350	850	455	570	510	465	422	52	4	5	16-34
	400	950	510	655	585	535	474	58	4	5	16-41
6.4	50	300	177	175	135	105	88	26	3	4	4-23
	65	340	197	200	160	130	110	28	3	4	8-23
	80	380	212	210	170	140	121	30	3	4	8-23
	100	430	248	250	200	168	150	32	3	4.5	8-25
	125	500	296	295	240	202	176	36	3	4.5	8-30
	150	550	330	340	280	240	204	38	3	4.5	8-34
	200	650	385	405	345	300	260	44	3	4.5	12-34
	250	775	445	470	400	352	313	48	4	4.5	12-41
	300	900	474	530	460	412	364	54	4	4.5	16-41
	400	1025	514	595	525	475	422	60	4	5	16-41
10.0	50	300	210	195	145	112	88	28	3	4	4-25
	65	340	227	220	170	138	110	32	3	4	8-25
	80	380	235	230	180	148	121	34	3	4	8-25
	100	430	274	265	210	172	150	38	3	4.5	8-30
	125	500	307	310	250	210	176	42	3	4.5	8-34
	150	550	347	350	290	250	204	46	3	4.5	12-34
	200	650	402	430	360	312	260	54	3	4.5	12-41
	250	775	432	500	430	382	313	60	3	4.5	12-41
	300	900	484	585	500	442	364	70	4	4.5	16-48
16.0	50	300	210	215	165	132	88	36	3	4	8-25
	65	340	227	245	190	152	110	44	3	4	8-30
	80	380	235	260	205	168	121	46	3	4.5	8-30
	100	430	274	300	240	200	150	48	3	4.5	8-34
	150	550	340	390	318	270	205	66	3	4.5	12-41
	200	650	374	480	400	345	250	78	3	4.5	12-48
	250	775	440	580	485	425	313	88	3	4.5	12-54
	300	900	505	665	570	510	364	100	3	4.5	16-54
