J45J/Fs直流式襯膠截止閥

主要性能規范
工作溫度適用介質
≤85℃ J：一般腐蝕性介質
≤120℃ FS：強腐蝕性介質
注：此為本廠基型產品適用溫度。

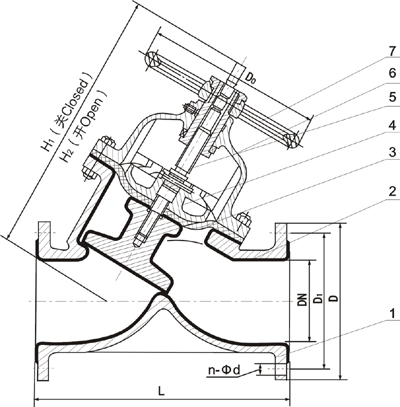

公稱通徑		公稱壓力/MPa	工作壓力/MPa	L	L1	D	D1	Z-фd	Do	H	H1	H2	重量㎏
DN/mm	NPS/inch	公稱壓力/MPa	工作壓力/MPa	L	L1	D	D1	Z-фd	Do	H	H1	H2	重量㎏
25	1	0.6	0.6	160	260	100	75	42	120	205	235		4.5
32	1 1/4			200		120	90	44	140				13
40	1 1/2			200	322	130	100	44	140	250	290	330	9.5
50	2			230	342	140	110	44	160	290	352	402	16.5
65	2 1/2			290		160	130	44	180	310
80	3			310	420	185	150	48	200	358	445	521	32
100	4			350	500	205	170	48	200	428	520	615	45
125	5			400	585	235	200	88	280	510	609	729	67
150	6			480	645	260	225	88	280	550	670	810	89
200	8			600	810	315	280	88	400	695	808	1003	145
250	10			730		375	335	12-23	500	920	950	1140	208
25	1	1.0	1.0	160	260	115	85	42	120	205	235		4.5
32	1 1/4			200		135	100	44	140				13.5
40	1 1/2			200	332	145	110	48	140	250	290	330	10
50	2			230	342	160	125	48	160	290	352	402	17
65	2 1/2			290		180	145	48	180	310
80	3			310	420	195	160	48	200	358	445	521	33.5
100	4			350	500	215	180	48	200	428	520	615	47
125	5			400	585	245	210	88	280	510	609	729	70
150	6			480	645	280	240	88	280	550	670	810	95
200	8			600	810	335	295	88	400	695	808	1003	151
250	10			730		390	350	12-23	500	920	950	1140	235
采用標準 設計與制造：Q/JBGN01? 結構長度：GB12221（1系列）法蘭連接尺寸：JB78(PN0.6MPa)
