詳細介紹

主要用途
法蘭連接的截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

產品參數

設計與制造 Design and Manufacture	結構長度 Face to face/ End to end	法蘭尺寸 Flange Dimension	對焊連接尺寸Butt welding dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗Inspection and Test
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

壓力試驗 Pressure Test

公稱壓力PN(Lb) NominalPressure	強度試驗 Shell Test		水密封試驗 Water Seal Test		氣密封試驗 Air Seal Test
公稱壓力PN(Lb) NominalPressure	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.0	430	2.2	315	0.4-0.7	6000
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

主要零件材料及性能 Main Part Materials and Property

體、蓋 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片（環） Sealing Shim	填料 Packing	工作溫度Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

主要尺寸和重量 Size Main Dimensions and Weight

DN		150Lb 凸面法蘭（RF) 主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	108	89	60.5	35	11.2	46	241	100	6.9
20	3/4	117	98	69.9	43	12.7	46	241	100	9.8
25	1	127	108	79.2	51	14.2	46	242	125	13.5
32	1_1/4	140	117	89	63	16	46	280	160	19.5
40	1_1/2	165	127	98.6	73	17.5	46	286	160	28.5
50	2	203	152	120.7	92	19	49	368	200	18
65	2_1/2	216	178	139.7	105	22.4	49	387	200	30
80	3	241	190	152.4	127	24	49	411	250	41
100	4	292	229	190.5	157	24	49	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

DN		300Lb 凸面法蘭（RF) 主要尺寸Dimensions（mm）								重量 Weight
15	1/2	152	95	66.5	35	14.2	46	241	140	7.7
20	3/4	178	117	82.5	43	16	49	241	140	11.3
25	1	203	123	89	51	17.5	49	283	160	16.8
32	1_1/4	216	133	98.5	63	19	49	320	200	21.2
40	1_1/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	89	399	200	25
65	2_1/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

DN		600Lb 凸面法蘭（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	165	95	66.5	35	14.5	46	285	100	7.8
20	3/4	190	117	82.5	43	16	49	285	125	12.5
25	1	216	124	89	51	17.5	49	313	160	17.5
32	1_1/4	229	133	98.5	63	21	49	328	160	23.5
40	1_1/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	89	444	200	35
65	2_1/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860

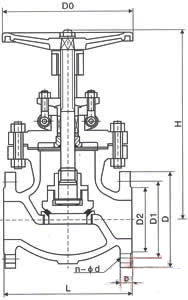

產品尺寸

溫馨提示：“uj41美標日標截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
