ALX43W美標提升式硬密封旋塞閥

ALX43W美標提升式硬密封旋塞閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
適用于公稱壓力CLASS150500LBS，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質

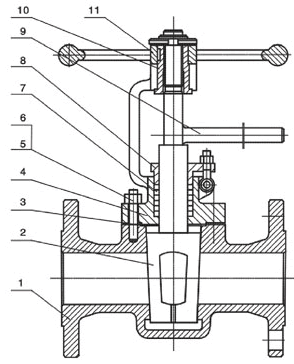

主要零部件材料
零件名稱 閥體、閥蓋 旋塞 襯套、填料、墊片 螺栓
X14F50(Lb)C
X14F-600(Lb)C		 WCB 2Cr13 PTFE 35CrMo
X14F50(Lb)P
X14F-600(Lb)P		 CF8 304 PTFE　 1Cr17Ni2
X14F50(Lb)R
X14F-600(Lb)R		 CF8M 316 PTFE 1Cr17Ni2
主要外形及連接尺寸
壓力 公稱通徑DN 外形與連接尺寸（mm）
300Lb (ln) (mm) D D1 D2 Do L H b f z-Φd
1/2 15 95 66.5 35 - 140 110 15 2 4-Φ15
3/4 20 117 82.5 43 - 152 115 16 2 4-Φ19
1 25 124 89 51 - 165 115 18 2 4-Φ19
11/4 32 133 98.5 64 - 178 135 19 2 4-Φ19
11/2 40 156 114.5 73 - 190 140 21 2 4-Φ22
2 50 165 127 92 - 216 150 22 2 8-Φ19
21/2 65 190 149 105 - 241 165 25 2 8-Φ22
3 80 210 168.5 127 - 283 180 29 2 8-Φ22
4 100 154 200 157 300 305 380 32 2 8-Φ22
5 125 179 235 186 300 381 460 35 2 8-Φ22
6 150 318 270 216 320 403 520 38 2 12-Φ22
600Lb 8 200 381 330 270 320 419 580 41 2 12-Φ25
1/2 15 95 66.5 35 - 165 175 22 7 4-Φ15
3/4 20 118 82.5 43 - 190 175 23 7 4-Φ19
1 25 124 89 51 - 216 175 25 7 4-Φ19
11/4 32 133 98.5 64 - 229 220 28 7 4-Φ19
11/2 40 156 114.5 73 - 241 280 30 7 4-Φ22
2 50 165 127 92 - 292 305 33 7 8-Φ19
21/2 65 190 149 100 - 330 380 36 7 8-Φ22
3 80 210 168 127 - 356 450 39 7 8-Φ22
4 100 273 216 157 300 432 - 45 7 8-Φ25
5 125 330 266.5 186 300 508 - 52 7 8-Φ29
6 150 356 292 216 320 559 - 55 7 12-Φ29
8 200 419 349 270 320 660 - 63 7 12-Φ32
產品尺寸

溫馨提示：“ALX43W美標提升式硬密封旋塞閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
