D73H對夾式硬密封蝶閥

D73H對夾式硬密封蝶閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品特點

1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.

4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。

5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

主要技術參數
公稱通經DN(mm)
50~2000
公稱藥理PN(MPa)
0.6
1.0
1.6
2.5
密封試驗(MPa)
0.66
1.1
1.76
2.75
強度試驗(MPa)
0.9
1.5
2.4
3.75
適用溫度
碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
主要零部件材料
零件名稱
材料
閥體
WCB、合金鋼、不銹鋼、QT4500
蝶板
WCB、合金鋼、不銹鋼、QT4500
閥軸
2Cr13不銹鋼、合金鋼
密封圈
不銹鋼圈
填料
柔性石墨
采用標準
制造標準
JB/T 8527-97
法蘭標準
GB9113-2000
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92



D73H0/16/25/對夾式硬密封蝶閥主要外形連接尺寸(單位:mm)

公稱通經(DN)

主要尺寸
法蘭尺寸和螺栓規格
1.0MPa
1.6MPa
2.5MPa
L
L2
H
H1
D1
Z-D
A
D1
Z-D
A
D1
Z-D
A
50
43
265
350
112
125
48
90℃
125
48
90℃
125
48
90℃
65
46
265
370
115
145
48
90℃
145
48
90℃
145
48
90℃
80
49
320
380
120
160
88
45℃
160
88
45℃
160
88
45℃
100
56
320
420
138
180
88
45℃
180
88
45℃
190
8-22
45℃
125
64
340
460
164
210
88
45℃
210
88
45℃
220
8-26
45℃
150
70
390
555
175
240
8-22
45℃
240
8-22
45℃
250
8-26
45℃

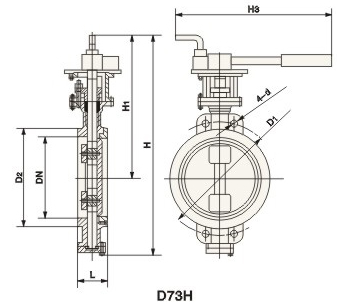

產品尺寸
溫馨提示:“D73H對夾式硬密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-68103333    傳真:021-51686322
