液控緩閉止回蝶閥

液控緩閉止回蝶閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品特點
自動保壓液控緩閉止回蝶閥,是目前用于水輪機進口處的關鍵控制設備,具有良好的密封、調節性能. 蝶閥,止回蝶閥,緩閉止回蝶閥,保壓液控蝶閥,液控止回蝶閥,自動保壓液控閥。
液控緩閉止回蝶閥又名:蝶閥,止回蝶閥,緩閉止回蝶閥,保壓液控蝶閥,液控止回蝶閥,自動保壓液控閥該止回蝶閥是本公司近年研制開發的新產品,通過對多種國內外同類產品進行認真考察與研究,創造了獨具特色的以三偏心為基本結構型式的液控蝶閥,經實地應用,操作系統運行良好,本蝶閥除了具有三偏心結構優點外還具備以下明顯優勢與特色。

1、本液控蝶閥的驅動系統為中同壓兩級驅動裝置,該裝置體積小而蝶閥啟閉速度的調控范圍大,初開啟段為高壓小流量控制,使蝶閥開啟瞬間狀態平緩,無劇烈波動,完全消除系統內的水錘隱患,然后將切入較快的轉動角速度,液壓缸將以設定的理想推力與速度將蝶板平穩打開。
2、本蝶閥的安裝位置通常為橫向臥式,蝶板偏離位置的合理擺放可使蝶板充分利用管道內的動水力矩驅動蝶板的順利關閉,本閥的安裝位置將體現動水力矩與重錘力矩的共同作用效果,隨著關閉轉角的逐步完成,動水力矩將趨于減小,重錘力矩將使關閉瞬間變的緩慢而平穩,從而嚴格杜絕了水錘現象的發生,零泄漏的密封效果將在這一合理嚴密的控制系統中得以可靠實現。
3、本液控蝶閥的電液控制系統具有遠程控制功能,蝶板任意速度的開啟與關閉以及任意位置的鎖定均可通過設計合理的各類液壓控制閥輕松實現。
4、本液控蝶閥配有手動油泵,在系統因故而斷電時仍可正常關閉或打開蝶閥。

液控蝶閥性能

型號

公稱壓力(MPa)

實驗壓(MPa)

適用溫度(℃)

適用介質

殼體實驗

密封試驗

KD741H-6C

0.6

0.9

0.66

≤65

KD741H0C

1.0

1.5

1.1


項目

公稱通徑

DN≤1000

DN≥1400

開閥時間 (S)

10~60可調

15~60可調

關閥時間(S)

快關

1.2~25可調

2~30可調

慢關

2~60可調

4~60可調

關閥角度(°)

快關

60°±10°

慢關

25°±10°

液控蝶閥主要零件材料

名稱
型號

閥體

蝶板

蝶板密封圈

閥桿

閥座

填料

DX7K41H-6/10 Z

灰鑄鐵

球墨鑄鐵

丁腈橡膠

鉻不銹鋼

銅合金

O型橡膠圈

DX7K41H-6/10 C

碳 鋼

碳 鋼

不銹鋼

鉻不銹鋼

不銹鋼

柔性石墨

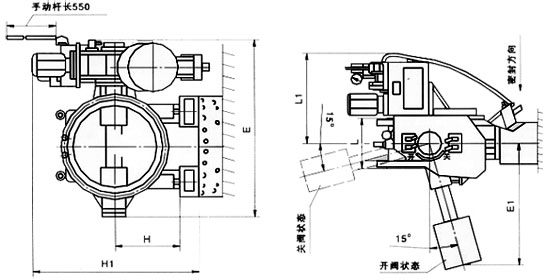

KD7K41X型自動保壓液控緩閉止回蝶閥主要外形尺寸及重量

公稱通徑(mm)

主要外形尺寸(mm)

重量(kg)

L

L1

E

E1

H

H1

500

350

800

1442

920

420

1100

1500

600

390

800

1634

1200

440

1500

1800

700

430

800

1728

1200

500

1200

2000

800

470

800

2000

1200

510

1210

2500

900

510

800

2130

1200

570

1270

3000

1000

550

800

2410

1300

620

1620

3000

1200

630

800

2600

1355

710

1710

4200

1400

710

800

2825

1355

820

1820

4900

1600

790

890

3141

1355

920

1920

5900

1800

870

890

3423

1760

1035

2035

6300

2000

950

890

3623

1860

1150

2140

6170

產品尺寸

溫馨提示:“液控緩閉止回蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
