D971X-6/10/16對夾式電動軟密封蝶閥

D971X-6/10/16對夾式電動軟密封蝶閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品特點

1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

7、本閥結構獨特,操作靈活,省力,方便。

主要結束參數

公稱通經DN(mm)
50~2000
50~1600
公稱藥理PN(MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱
材料
閥體
WCB、QT4500、HT200、HT250
蝶板
WCB、QT4500、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石墨

執行標準

制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92

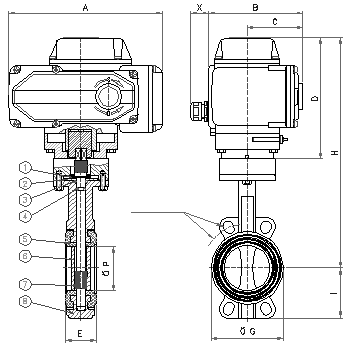

D971X-6/10/16對夾式電動軟密封蝶閥主要外形連接尺寸 單位:mm

DN
L
H
HO
A
B
0.6MPa
1.0MPa
1.6MPa
DO
n-Фd
DO
n-Фd
DO
n-Фd
50
43
63
438
125
125
110
44
125
48
125
48
65
46
70
453
125
125
130
44
145
48
145
48
80
46
83
478
125
125
150
48
160
88
160
88
100
52
105
519
125
125
170
48
180
88
180
88
125
56
115
713
325
245
200
88
210
88
210
88
150
56
137
749
325
245
225
88
240
8-22
240
8-22
200
60
164
843
325
245
280
88
295
8-22
295
8-22
250
68
206
947
363
313
335
128
350
12-22
355
12-26
300
78
230
1013
363
313
395
12-22
400
12-22
410
12-26
350
78
248
1046
363
313
445
12-22
460
16-22
470
16-26
400
102
289
1135
363
313
495
16-22
515
16-26
525
16-30
450
114
320
1328
465
439
550
16-22
565
20-26
585
20-30
500
127
343
1226
546
481
600
20-22
620
20-26
650
20-33
600
154
413
1394
546
556
705
20-26
725
20-30
770
20-36
700
165
478
1534
546
556
810
24-26
840
24-30
840
24-36
800
190
525
1159
546
556
920
24-30
950
24-33
950
24-39
900
203
585
1748
617
706
1020
24-30
1050
28-33
1050
38-39
1000
216
640
1805
632
706
1120
28-30
1160
28-36
1170
28-42
1200
254
755
2035
632
706
1340
32-33
1380
32-39
1390
32-48

產品尺寸

溫馨提示:“D971X-6/10/16對夾式電動軟密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
