蒸汽減壓閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

蒸汽減壓閥產品概述
蒸汽減壓閥由主閥和導閥兩部分組成。內螺紋連接先導活塞式蒸汽減壓閥主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。蒸汽減壓閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。蒸汽減壓閥通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

蒸汽減壓閥主要技術參數和性能指標

公稱壓力Mpa	1.6	2.5
殼體試驗壓力Mpa＊	2.4	3.75
密封試驗壓力Mpa	1.6	2.5
最高進口壓力Mpa	1.6	2.5
出口壓力范圍Mpa	0.1-1.0	0.1-1.6
壓力特性偏差Mpa△P2P	GB12246-1989
流量特性偏差Mpa△P2G	GB12246-1989
最小壓差	0.15	0.15
滲漏量	GB12245-1989

＊.殼體試驗不包括膜片、頂蓋。

蒸汽減壓閥主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/25鍍硬鉻
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

蒸汽減壓閥流量系數Cv

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

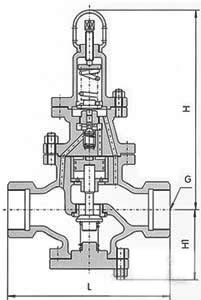

蒸汽減壓閥連接尺寸

公稱通徑DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

蒸汽減壓閥產品結構

蒸汽減壓閥

溫馨提示：“蒸汽減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
